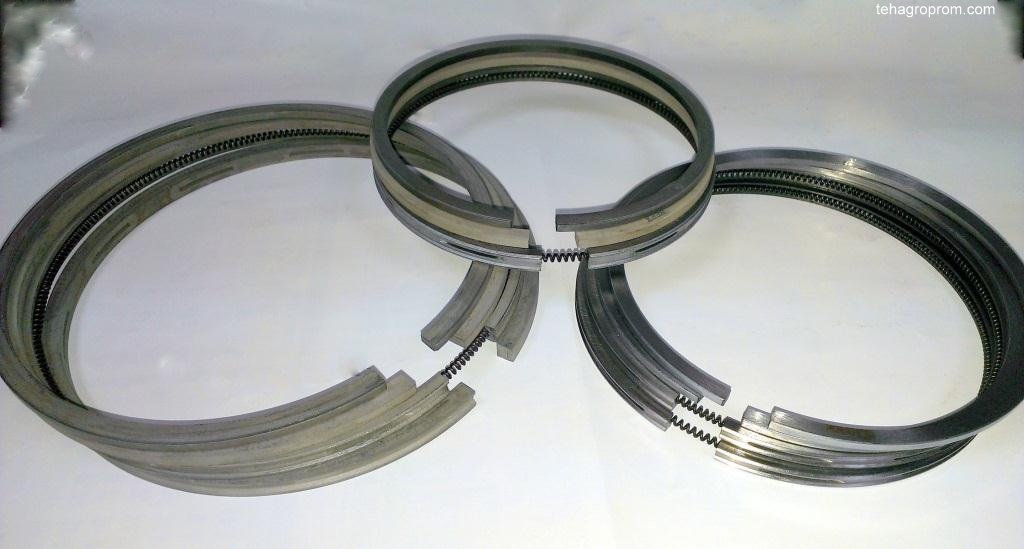

Кільця поршневіКільця поршневі
Кільця поршневі виготовляються у відповідності з оригінальними кресленнями і технічними умовами.
Матеріал - спеціальний зносостійкий чавун, модифікований легіруючими елементами.
Базовий матеріал, в залежності від додаткових вимог до конкретного типу кілець:
- сірий чавун модифікований (СЧМ) з пластинчастим графітом;
- високоміцний чавун (ВМЧ) з кулястим графітом.
Маслоти (заготовки) для кілець - виготовляються методом відцентрового лиття.
Обробка робочої поверхні кілець, залежно від технічних вимог:
- покриття хромом (Х).
Обробка зовнішньої поверхні кілець, залежно від технічних вимог:
- фосфатування (Фос);
- лудіння (О);
- оксидування (ОКС).
Для підвищення зносостійкості і міцності кілець - всі заготовки, після зняття ливарної кірки, піддаються процесу штучного старіння.
|
Найменування |
Позначення |
Застосування, двигун (розмірність) |
Ø зов |
Висота mm |
Матер. (база) |
Дод. обр. |
Поточний стан |
|
Кільця поршневі для компресорів |
|||||||
|
Кільце компресійне ЦВТ |
32.04.00.03-028 |
ПК-3,5; ПК-5,25 |
80 |
2,5 |
СЧМ |
- |
Замовлення |
|
Кільце компресійне ЦВТ |
32.04.00.05-006 |
80 |
2,5 |
СЧМ |
- |
||
|
Кільце маслоз'ємне ЦВТ |
32.04.00.02-021 |
80 |
4 |
СЧМ |
- |
||
|
Кільце маслоз'ємне ЦВТ |
32.04.00.02-021-1 |
80 |
4 |
СЧМ |
з есп. |
||
|
|
|||||||
|
Кільце компресійне ЦНТ |
32.03.00.03-018 |
ПК-3,5; ПК-5,25 |
140 |
3,5 |
СЧМ |
- |
Замовлення |
|
Кільце компресійне ЦНТ |
32.03.00.03-021 |
140 |
3,5 |
СЧМ |
- |
||
|
Кільце маслоз'ємне ЦНТ |
32.03.00.02-011 |
140 |
6 |
СЧМ |
- |
||
|
Кільце маслоз'ємне ЦНТ |
32.03.00.02-011-1 |
140 |
6 |
СЧМ |
з есп. |
||
|
|
|||||||
|
Кільце компресійне |
ПК-35.04.003 |
ПК-35 |
110 |
3 |
СЧМ |
Фос |
EXW (FCA) Київ |
|
Кільце маслоз'ємне |
ПК-35.04.004-1 |
110 |
5 |
СЧМ |
Фос |
||
|
|
|||||||
|
Кільце компресійне |
ПК-35.03.003 |
ПК-35 |
190 |
5 |
СЧМ |
Фос |
EXW (FCA) Київ |
|
Кільце маслоз'ємне |
ПК-35.03.004-1 |
190 |
6 |
СЧМ |
Фос |
||
|
|
|||||||
|
Кільце компресійне ЦВТ |
34.08.00.02-009 |
КТ-6, КТ-7 |
155 |
8 |
СЧМ |
Фос |
EXW (FCA) Київ |
|
Кільце маслоз'ємне ЦВТ |
34.08.00.03-006 |
155 |
8 |
СЧМ |
Фос |
||
|
|
|||||||
|
Кільце компресійне ЦНТ |
34.05.00.04-002 |
КТ-6, КТ-7 |
198 |
8 |
СЧМ |
Фос |
EXW (FCA) Київ |
|
Кільце маслоз'ємне ЦНТ |
34.05.00.05-009 |
198 |
8 |
СЧМ |
Фос |
||
|
Кільця поршневі для дизельних силових агрегатів |
|||||||
|
Кільце компресійне |
20-04-06 |
3Д6, 3Д12, 7Д6, 7Д12, Д12, 1Д12, 2Д12, 1Д6, 4Д12 (15/18) |
150 |
2,62 |
ВМЧ |
Х, О, Фос |
EXW (FCA) Київ |
|
Кільце компресійне |
504-06-2 (3304-06-2) |
150 |
2,38 |
СЧМ |
Х, О |
Замовлення |
|
|
Кільце маслоз'ємне |
304-08-3 |
150 |
2,38 |
СЧМ |
О |
EXW (FCA) Київ |
|
|
Кільце маслоз'ємне |
СБ20-04-08-6 |
150 |
4,78 |
СЧМ |
Х, О |
EXW (FCA) Київ |
|
|
Кільце маслоз'ємне |
СБ20-04-08 |
150 |
6 |
СЧМ |
Х, О |
EXW (FCA) Київ |
|
|
|
|||||||
|
Кільце компресійне |
Д100.04.018 |
2Д100, 10Д100 |
207 |
7,86 |
ВМЧ |
Х, О |
У розробці |
|
Кільце маслоз'ємне |
Д100.04.016-2 |
207 |
6,27 |
СЧМ |
О |
||
|
Кільце маслоз'ємне |
Д100.04.017-2 |
207 |
6,27 |
СЧМ |
О |
||
|
|
|||||||
|
Кільце компресійне |
0330-11-019-4 |
211Д, 221Д, 222Д (21/21) |
210 |
3,1 |
ВМЧ |
Х, О |
EXW (FCA) Київ |
|
Кільце компресійне |
0210.12.003 -4 |
210 |
4 |
СЧМ |
О |
EXW (FCA) Київ |
|
|
Кільце маслоз'ємне |
0210.12.004-4 |
210 |
3 |
СЧМ |
Х, О |
EXW (FCA) Київ |
|
|
Кільце маслоз'ємне |
0330-11-050-4 |
210 |
6 |
СЧМ |
Х, О |
EXW (FCA) Київ |
|
|
|
|||||||
|
Кільце компресійне |
14Д40.22.16 |
40Д, 6Д40, 14Д40, 11Д45 (23/30) |
230 |
8 |
ВМЧ |
Х, О |
Замовлення |
|
Кільце компресійне |
14Д40.22.12 |
230 |
8 |
ВМЧ |
Х, О |
||
|
Кільце маслоз'ємне |
40Д.22.08 |
230 |
10 |
СЧМ |
О |
||
|
|
|||||||
|
Кільце компресійне |
1-5Д49.22.03 |
Д49 |
260 |
5,5 |
ВМЧ |
Х, О |
У розробці |
|
Кільце компресійне |
1-5Д49.22.04 |
260 |
6 |
СЧМ |
О |
||
|
Кільце маслоз'ємне |
1-5Д49.22.05 |
260 |
6 |
СЧМ |
Х, О |
||
|
Кільце маслоз'ємне |
5Д49.22.08-4 |
260 |
8,5 |
СЧМ |
О |
||
|
|
|||||||
|
Кільце компресійне |
Д50.04.011А |
ПД1М, 5Д50М, 6Д50М, 1-ПД4А, 1-ПД4Д (31,8/33) |
318 |
5,4 |
СЧМ |
Х, О |
Замовлення |
|
Кільце компресійне |
Д50.04.006 |
318 |
4,8 |
СЧМ |
О |
||
|
Кільце маслоз'ємне |
Д50.04.007 |
318 |
7,85 |
СЧМ |
О |
||
|
Кільце маслоз'ємне |
Д50.04.007-1 |
318 |
7,85 |
СЧМ |
Х, О |
||
Виробництво кілець поршневих, втулок (гільз) циліндрів, поршнів і пальців поршневих за кресленнями замовника.
