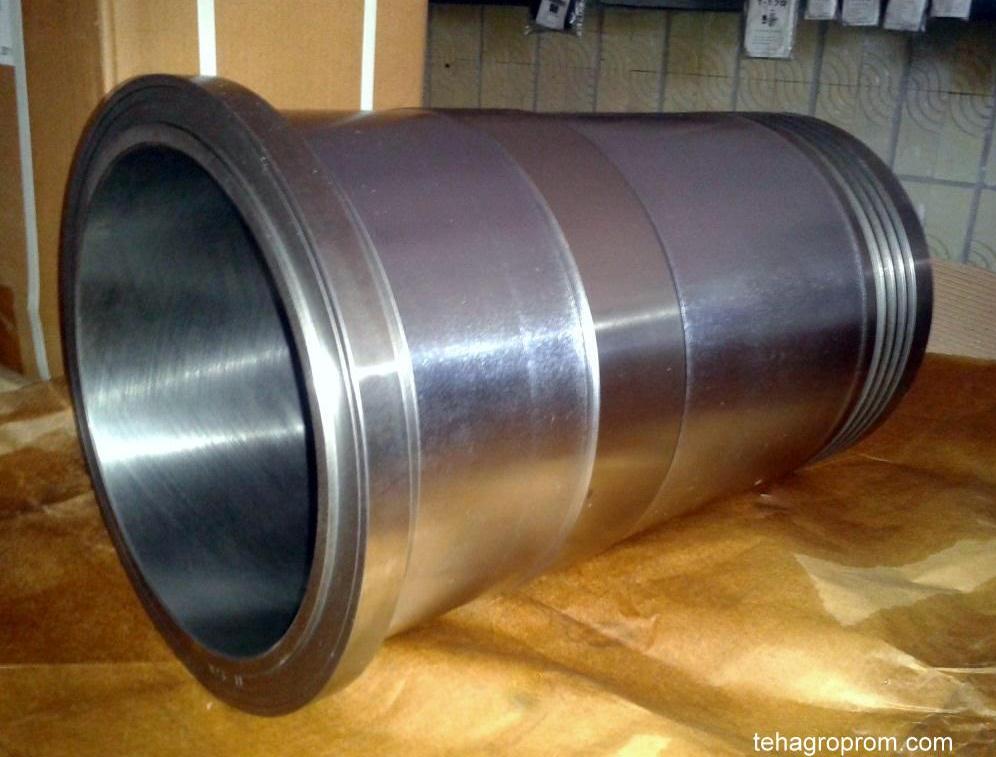

Втулка (гільза) циліндра 0210.04.002-3Втулка (гільза) циліндра
Матеріал - спеціальний зносостійкий чавун, модифікований легуючими елементами.
Базовий матеріал, в залежності від додаткових вимог до конкретного типу двигунів:
- сірий чавун BS EN-GJL-250 з пластинчастим графітом і перлітною матрицею;
- високоміцний чавун BS EN-GJS-600-3 з кулястим графітом і перлітною матрицею.
Заготовки для втулок циліндрів виготовляються методом відцентрового лиття.
Обробка внутрішньої, робочої поверхні – плоско вершинне хонінгування.
Обробка зовнішньої поверхні, в залежності від додаткових вимог:
- фосфатування;
- хромування області водяної сорочки;
- антикорозійне фарбове покриття області водяної сорочки;
- лудіння зовнішньої поверхні.
Втулки циліндрів, залежно від внутрішнього діаметра і додаткових вимог, для підвищення зносостійкості і міцності на розрив, а так само для рівномірного розподілу твердості – піддаються процесу зняття внутрішніх ливарних напруг.
|
Позначення |
Застосування, двигун (розмірність) |
Ø ВН мм |
Поточний стан |
|
5Д2-13.00.02 |
5Д2, 5Д4, ДС25, Каспий30М (8,5/11) |
85 |
Замовлення |
|
7Д6-13.00.03 |
(9,5/11) |
95 |
Замовлення |
|
31358324 |
Д3900 «BALKANCAR» |
97,615 |
EXW, Київ |
|
962.03.102 |
К-167, 274, 360, 364, 562, 564, 962, 4ДМ13М1 (10,5/13) |
105 |
EXW, Київ |
|
770.03.102 |
К-159, 164, 169, 171, 172, 259, 264, 270, 272, 369, 457, 461, 461, 464, 470, 471, 571, 657, 661, 664, 669, 763, 771, 858, 970, 985 (12/14) |
120 |
EXW, Київ |
|
01466-2М |
Д-108, Д-160, Д-160Б-1 (14,5/20,5) |
145 |
Замовлення |
|
51-01-82 |
Д-160.01, Д-160.01Б-1, 160.03 (15/20,5) |
150 |
Замовлення |
|
303-07-22 |
В2, В31, В46 (15/18) |
150 |
EXW, Київ |
|
20-01-50 |
Д20, 1Д20, 3Д20, 5Д20, УТД-20 (15/15) |
150 |
EXW, Київ |
|
503-07-2 |
3Д6, 3Д12, 7Д6, 7Д12, Д12, 1Д12, 2Д12, 1Д6, МАЗ, БелАЗ, 4Д12 (15/18) |
150 |
EXW, Київ |
|
6L160PN |
Skoda 6L160PN |
160 |
Замовлення |
|
01-030002-02 |
ДД202, ДД203, ДД205, ДД206, ДД212, ДД213 (18/22) |
180 |
Замовлення |
|
15M.04.104 |
М400, М401, М417, М721, М612, М623, М753, М756 (18/22) |
180 |
Замовлення |
|
572-06001 |
NVD26A2 |
180 |
Замовлення |
|
0210.04.002-3 |
211Д, 221Д, 222Д (21/21) |
210 |
EXW, Київ |
|
14Д40.36.01-1 |
40Д, 6Д40, 14Д40, 11Д45 (23/30) |
230 |
Замовлення |
|
63-130002-2 |
ДГР320, ДГР500, ДГР800 (25/34) |
250 |
Замовлення |
|
6Д49.36.01-1 |
Д49 (26/26) |
260 |
EXW, Київ |
|
6Д49.36.01-5 |
Д49 (26/26) |
260 |
Замовлення |
|
6Д49.36.01-6 |
Д49 (26/26) |
260 |
Замовлення |
|
6S27.5 AL2 |
Skoda 6S27.5 AL2 |
275 |
Замовлення |
|
6S27.5 2PN |
Skoda 6S27.5 2PN |
275 |
Замовлення |
|
Д27.03.01.14 |
6S310DR, K6S310DR (31/36) |
310 |
EXW, Київ |
|
Д50.01.002 |
ПД1М, 5Д50М, 6Д50М, 1-ПД4А, 1-ПД4Д (31,8/33) |
318 |
EXW, Київ |
|
832-06001 |
NVD48 AU, A2U (32/48) |
320 |
Замовлення |
|
832-06003 |
NVD48 AU, A2U (32/48) |
320 |
Замовлення |
|
Г60-130002-7 |
ДГР, Г70, Г72, Г74 (36/45) |
360 |
Замовлення |
Виробництво втулок (гільз) циліндрів, поршнів, поршневих кілець і поршневих пальців по кресленнях замовника.
